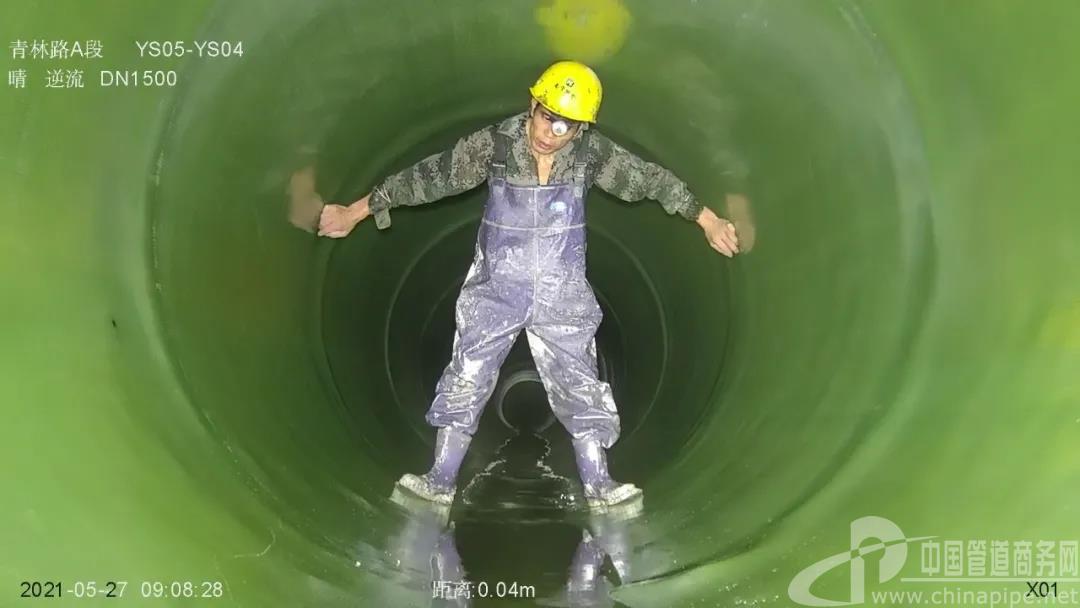

2021年5月，廣西南寧，DN1500大管徑排水管道紫外光固化修復順利完成。面對雨季的極端多變天氣，施工團隊爭分奪秒，在減少施工交通影響下，保質保量地完成了修復施工。
工程概況
|
管道參數及技術應用 |
|
|
輸送介質 |
市政污水管道 |
|
管道埋深 |
7m |
|
管道管徑 |
DN1500 |
|
修復長度 |
36m |
|
管道材質 |
鋼筋混凝土管 |
|
缺陷情況 |
破裂、滲漏 |
|
修復設備及材料 |
X120-UV便攜式光固化修復系統 中儀股份UV-CIPP內襯修復材料 |
|
修復時長 |
從下材料到修復完成約12小時 |
施工難點

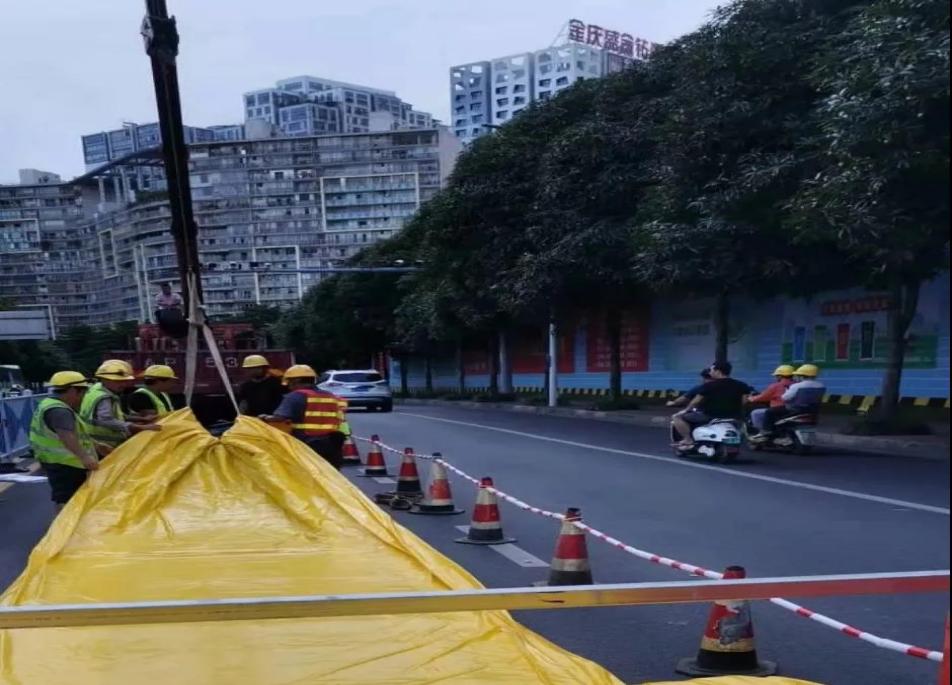

?短時間內完成施工并確保質量成為主要難點：施工地點位于市區主干道，車流量大，又恰逢雨季，施工時間短；井深且井口偏小，材料重，下料時需要人工下井引導扶正材料以免材料扭曲引起褶皺，下料難度大。
?大管徑修復施工對修復材料的各項性能要求極高；DN1500大管徑修復固化時間長，考驗紫外光燈架與光固化控制系統的穩定性。
施工設備與材料介紹
●X120-UV便攜式光固化修復系統●
X120-UV便攜式光固化修復系統采用的紫外光固化修復技術是將玻璃纖維編制成軟管浸漬光固化樹脂，然后將其拉入原有管道內充氣擴張緊貼原有管道，以原有管道為外膜，軟管內膜為內膜，然后在紫外光的作用下使樹脂固化形成具有一定強度的復合內襯管的原位固化法。它由移動式控制系統、紫外光燈架、高清鏡頭及輔助工具等組成，主要適用于市政管網非開挖修復工程，修復管徑DN200-DN1600mm。系統體積小、重量輕、外接發電機即可工作。同時又可與車輛分離，在狹小街道作業。

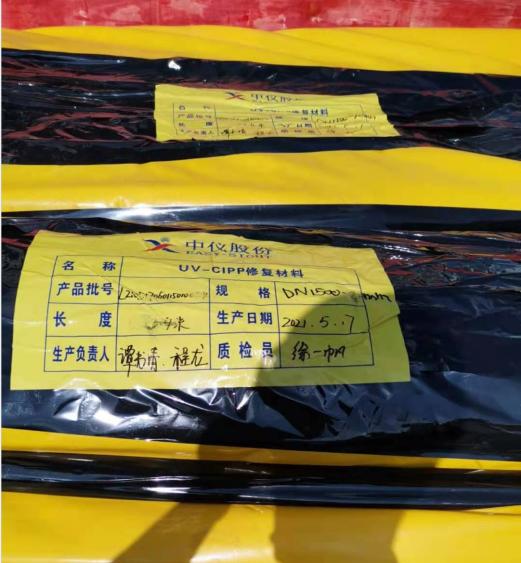

●UV-CIPP內襯修復材料●

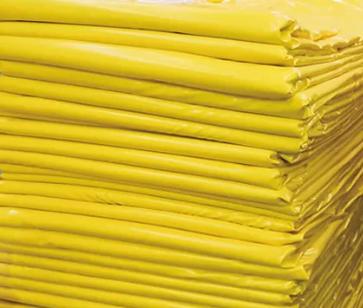

中儀股份自主研發的UV-CIPP內襯軟管按照國家GB/T標準進行生產，材料的各項性能經權威認證，符合行業標準。公司設有專門的材料生產基地，可定制DN200-1600mm等不同管徑的軟管，單次修復長度可達150m。軟管在常溫（-5-30℃）避光通風的環境可存放90天，在恒溫冷庫（5-18℃）可存放360天。
