帶壓開孔封堵設備是由開孔機、封堵器和下封堵器三種不同用途的機械組成的。它們共用一個機架，機架是由扇形夾板閥、上下連接器、左右定位固定裝置、臨時旁通接口、放散閥、壓力表等機件組成。
開孔機：

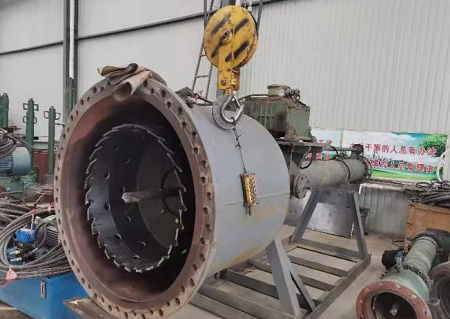

開孔機由鉆桿、開孔刀、差動進給機構、連接盤、機殼、護套和操縱手把等機件組成，機器采用人工手動開孔形式，開孔刀套切削，鉆桿自動差動進給，開孔刀上的中心鉆定心并帶出切割后的料塊，整個機器結構緊湊，小巧輕便，操作簡單省力。
封堵器：
封堵器是由主軸、偏心連接盤、折疊式皮碗封堵頭、操縱裝置}機件組成。封堵器是開扎后實行封堵截?cái)喙艿澜橘|(zhì)流通的關鍵設備，它所實現的效果和可靠性是開孔封堵技術的關鍵。它利用連接盤的偏心和球形擺動裝置將折疊式皮碗封堵頭送入已開好的孔中一邊，封堵頭通過操縱桿打開，又利用管道中的壓力推動封堵頭上的錐形皮碗致使越封越緊。
下封堵器：
下封堵器是由主軸連接盤左右鉗塊和操縱桿等機件組成，它的功用是在開孔封堵后將封堵專用電熔PE管塞的口部下一堵塊密封堵住。
